Hilitand 4-Channel MOSFET PWM 3-20V a 3.7-27VDC 10A Módulo Controlador PLC Amplificador

Como otros, no leí completamente las críticas. Este dispositivo no funciona con una entrada de 3.3v pwm como la de y ESP8266. El cortocircuito del LED de entrada como sugiere otros permite el control de la salida ESP 3.3v pwm. Aun así, perdí mucho tiempo y esfuerzo resolviendo problemas con el dispositivo, sólo para descubrir que no se había especificado correctamente. Es un buen valor y realiza la tarea necesaria, pero el producto necesita ser descrito correctamente. Me pregunto si esto no es un problema con el diseño "viejo", que el vendedor está enviando simultáneamente.

Tenga cuidado de que necesita hackear la placa para que funcione con dispositivos 3.3V, como ESP32.La entrada del optoacoplador PC817 tiene resistencia 4K7 y LED 1.6V conectados en serie.Con entrada 3.3V que resulta en corriente de entrada del optoacoplador sobre 0,36 mA - demasiado bajo.Una manera de hacer este trabajo es reemplazar la resistencia 4K7 con resistencia 510 Ohm.Lo que resulta en corriente de entrada del optoacoplador sobre 3.3 mA.

Se necesita que los MOSFET aislados sean conducidos por un microcontrolador de 3.3V. Las especificaciones de este dispositivo dicen que un voltaje de entrada tan bajo como 3V encenderá el MOSFET. Sin embargo, requiere al menos 4.3V antes de que algo suceda. Funciona como se esperaba cuando se acciona por un pin de salida de 5V, bit no cuando se utiliza un 3.3V. Pude conducirlos usando controladores ULN2803A Darlington y revirtiendo las conexiones de polaridad en las entradas. Más tarde me enteré de que podía conducir mis cargas directamente fuera de los chips ULN2803A, ahorrando así el costo, el área de uso y el cableado adicional requerido por estas unidades. Yo habría dado una calificación 5 es de hecho que habían trabajado en el nivel 3V spec'd. Creo que se satisfarán con tus …

Usé estos para el trabajo para probar interruptores mecánicos.Usé dos de estos FET para conducir 1 millón de cierres de solenoide para probar algunos interruptores de barras de manillar.Ran durante días comienzan a terminar sin problemas.

No soy nuevo en estos pero los han cambiado y ahora no van a trabajar con la lógica de 3.3v. ¡No debería tener que modificarlo y quitar las conexiones de led y corto para que funcione con las especificaciones que se anuncian para trabajar! Gente/vendedores que sacan esta basura de aquí. No modificar estos para hacer que funcionen y dejar que estos vendedores descolgan! ¡Envía esta basura falsa de publicidad de vuelta y haz que se coman el costo!

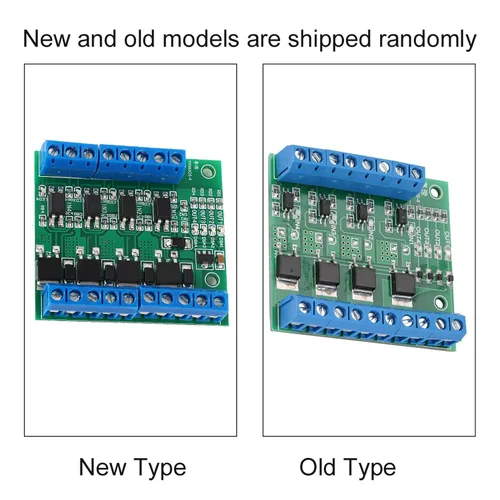

Tengo una placa / PCBA diferente de la que se muestra. Y la diferencia no es cosmética, es operativa.Las entradas de la tabla descrita o fotografiada se retiran (activas cuando se llevan a la Tierra). Las entradas en el tablero que tengo son activas con un HI aplicado. Y - hay un regulador (ver arriba a la izquierda), No estoy seguro de lo que se supone que debe lograr.Las FETs no se encienden completamente con menos de 5V de señal (con la fuente de 14V y 3.8V en, tenía 9.5V a través de mi carga; con 5V en tenía todo 14V a través de la carga). Los LEDs de entrada se encienden, tenuemente, falsa garantía. [Recortar los indicadores de entrada LED puede ayudar.]Estoy dando 3_Stars por la diferencia - no es lo mismo (los dos son marcadamente diferentes).

Este producto funciona exactamente como se esperaba. Lo usé para amplificar señales pwm de un PLC para operar válvulas solenoide hidráulicas en un proyecto en el que he estado trabajando. Esto reemplazó a controladores de válvulas elenoides proporcionales muy caros, y funciona bien.

Así que voy a darle cinco estrellas por ahora. Estoy haciendo una prueba para ver si los Mosfets se calientan o no con una bobina de relé de 30 amplificadores. Hasta ahora el tablero está helado!He estado escribiendo código y desarrollando sistemas alrededor de Arduino y Raspberry pi controladores. Esta es la primera interfaz que he encontrado que puede ejecutar un relé tipo automotor. Lo único que hay en el mercado son las placas de relés con relés no extraíbles. Esto es estúpido para ejecutar un relé para alimentar un relé. Los relés de estas tablas son sólo capaces de 10 amperios y si cualquiera de los relés ir mal la interguía es basura a menos que pueda soldar una nueva en su lugar. 10 relés de amplificadores no son suficientes para el uso general, se necesita un relé capaz de dos …
